AHZJ-TBB高压自动无功补偿装置

概述

AHZJ-TBB高压自动无功补偿装置，适用于3－35KV线路和变电站的集中或者分散补偿。利用电网无功功率和电压综合指标通过具有自主知识产权的电容器专用真空接触器对电容器组进行分级自动投切。有效提高电网整体功率因数，减少线路损耗，达到节能降耗，稳定电网电压之目的。

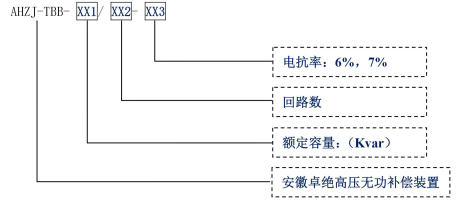

型号定义

基本参数

海拔高度： ≤2000m

相对湿度：95％  (25℃时)

环境温度：-28℃ ～  +55℃

污秽等级：Ⅲ 级

抗震强度：水平加速度  0.25

技术参数

额定电压：3~35KV

额定频率：50Hz

补偿容量：100kvar～10000kvar

电 抗 率：6％（与实际负荷情况匹配）

投切方式：实时跟踪负荷无功变化，全自动分组分级投切

工作方式：自动  /  手动投切

主要技术特点

先进的控制策略：装置采用先进的模糊逻辑控制技术，融入反时限概念，弥补了传统的基于九区图进行电压无功控制的不足；控制模式多样化：控制器有无功功率、电压、时段、功率因数四种控制方式，可根据用户负荷的实际情况而采用不同的控制方式；完整的电容器保护功能:开口三角、过压、欠压、过电流、缺相、高次谐波超限等保护闭锁功能及补偿电容保护功能。同时，装置能在外部故障或停电时自动退出，送电后自动恢复；记录各种事件:如开口三角、过压、欠压、缺相、过电流、电流谐波超限、电压谐波超限、无功补偿电容的投切次数,方便在维护时查阅；采用微机控制，智能化投切方式，具有微机通讯接口，实现远方遥测、遥控、遥信（可选配）；

装置主要元器件

高压无功补偿控制器AHZJ-SQC系列无功补偿控制保护装置是全新一代高压智能无功补偿控制器，集无功补偿与电容保护于一体，采用彩色全中文液晶显示人机界面友好，谐波检查功能完善。控制器具有各种保护功能，如过压、欠压、过流、欠流、缺相、拒投、拒切等。

       高压电力电容器

       高压并联电容器是无功补偿装置中的关键部件，给系统提供容性电流，用以补偿系统中的感性电流，提高系统功率因素。特点:介质电容，具有工作强度高、体积小、重量轻、损耗低、温升低、局部放电性能优良、寿命长等特点。

      串联电抗器

      三相串联电抗器采用真空环氧树脂浇注，用于抑制电容器的投入涌流，同时具有抑制高次谐波的作用。特点：串联电抗器采用三相铁心电抗器，具有良好的线性度，采用取向硅晶片及合理的气隙，其过载能力、电感量、噪音符合国家标准。

      高压交流真空接触器

      高压交流真空接触器，用以频繁投切电容补偿装置，并在故障发生时，断开真空接触器，用以保护主回路。

主要元器件

※ 真空接触器；

※ 刀开关；

※ 电流感器；

※ 电容器；

※ 放电线圈；

※ 电抗器；

※ 氧华锌避雷器、带电显示器及所需附件

订货须知

1、一次系统图及参数；

2、安装地点及环境温度；

3、产品型号、名称、电压等级、订货数量；

4、柜体颜色
