AHZJ-JKW无功补偿智能控制器

一、概述

        AHZJ-JKW无功补偿智能控制器由最新微电脑为核心，其功能强大、抗干扰能力强、运算速度快，产品采用贴片工艺制造。产品质量非常可靠，其通过与并联电容器装置配套，控制补偿电容器自动投切，以提高功率因数，提高电力变压器的利用效率，降低线损,改善电压质量。控制器以电压或无功功率(Q)控制为控制物理量（根据用户需求可灵活选择），可满足不同用户的需求。

         当控制物理量为无功功率(Q)时，即使线路在重负荷时，如果cosφ已达到0.99（滞后），只要再投一组电容器不发生过补，也会再投入一组电容器使补偿效果达到最佳状态。保证系统稳定、无振荡现象出现。

        当控制物理量为电压(U)时，能根据当地的电压高低自动投切电容器组以调节电压。

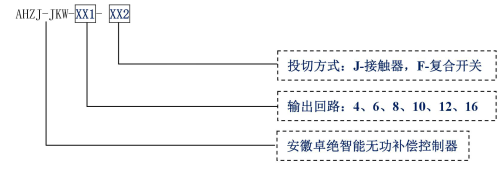

二、型号定义

三、装置特点

1、 以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数，且可靠运行。

2、功率因数测量精度高，显示范围宽。

3、实时显示总功率因数(PF)与基波功率因数(DPF)。

4、实时显示电压畸变率及电流畸变率。

5、有12种编码输出方式供用户选择，利用合理编码，根据负载变化的需要，可以实现不同组间 电容器投与切同时进行，达到无极补偿效果使功率因数始终保持在最佳状态，也可根据用户 需要设置成固定顺序投切，如先投入

后切除等。

6、最多16路输出。

7、人机界面友好操作方便。

8、各种控制参数全数字可调直观使用方便。

9、具有自动运行与手动运行两种工作方式。

10、具有过电压和欠电压保护功能。

11、具有电压谐波超标保护功能。

12、具有掉电保护功能数据不丢失。

13、电流信号输入阻抗低≤0.01Ω 。

四、使用环境

环境温度：-20℃ ~ +85℃；

相对温度：25℃时小于90%；

大气压力：79.5kPa ~ 106.0kPa（海拔2000m及以下）。

五、技术参数
