AHZJ-MK模块化低压无功补偿装置

一、概述

        我公司研制生产的AHZJ-MK模块化低压无功补偿装置将滤波电容器、滤波电抗器、熔断器及投切开关主要元器件高度集成，自成系统，将传统固定式生产安装的无功补偿柜转变为可如搭积木自由组合的各种容量的安装模块。这样不仅为用户提供了更广阔的使用空间，还为开关柜厂提供了更多的选择余地。同时也使检修维护工作变得更加灵活、方便。随着各行各业产品的集成化、智能化的发展，我公司研制生产的低压无功补偿滤波模块化也将成为一种发展趋势。

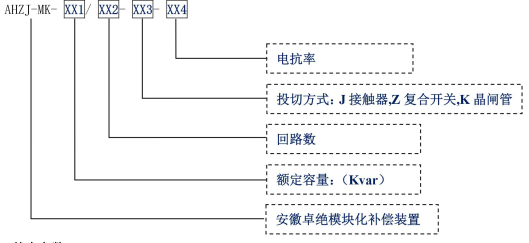

二、型号定义

三、基本参数

安装场所：户内，无剧烈震动及冲击；

海拔高度：2000m以下；

环境温度：0℃~+45℃；

相对湿度：月平均值≤90%  日平均值≤95%；

污秽等级：IV级；

系统电压：AC220V~AC660V；

额定频率：50HZ；

控制方式：无功功率、功率因数；

补偿方式：Y形+△形混补

四、装置特点

◆ 最优设计： 非等容设计使回路数及开关次数达到最优化,提高可靠性；

◆ 通用安装：该装置安装与柜型无关，可与国内外各种柜体任意配套

◆ 组合拼装：使用模块如同搭积木，可按需要组合出各种容量和级数；

◆ 接口简单：每个模块自成相对独立系统，对外提供电网接口和控制接口；

◆ 结构紧凑：单柜无功容量较传统的固定式成套柜增加至少一倍；

◆ 扩容方便：随企业生产的发展在无功容量不足时可随时增加模块进行扩容；

◆ 检修容易：可直接将模块抽出或更换模块部件,余下模块可继续工作；

◆ 进线灵活：上进线及下进线均可选择,还可设置主断路器；

◆ 补偿方式灵活： 三相补偿,分相补偿,三相补偿和分相补偿混合补偿；

◆ 可选择接触器、复合开关或动态晶闸管投切方式；

五、元器件参数

无功补偿控制器

自动编程，输出最优化的控制逻辑，动态响应时间小于10ms；

采用多种控制方式，可实现三相、分相、混合补偿等多种补偿方式；

实时显示系统的电压、电流、谐波、无功、功率因素等参数；

具有全面的保护功能；

具有标准通信接口，可以方便与变电站自动化系统通讯联接，满足高速数据传输、快速控制和远程传输；

最多可输出16路；（更多路数需定制）

无功补偿控制器随补偿模块一并配置，无需另行购买；

电力电容器

干式技术

双重绝缘保护

寿命：50，000小时

过电压：1.1Un

过电流：1.3In长期运行

自愈技术

额定温度：-40℃~+45℃

滤波电抗器

晶粒取向磁性钢片，更小的涡流损耗和磁滞损耗；

铁损 0.9 - . Watt / kg

内置冷却通道

计算机控制绕制技术, 降低电抗器铁芯发热, 在相同负载下温度下降10℃，电抗器寿命增加 30%；

线圈安装在有多个气隙的铁芯上，整体经过真空高压浇注浸漆

环保材料

绝缘等级 F Class,最高允许温度 = 155℃

晶闸管

电压过零切换，无冲击电流；

内置触发及保护电路，全正弦波切换，无谐波产生实现晶闸管模块智能控制；

可实现功率因数的实时动态补偿，实现电容器平滑切换；

精确的过零移相控制，反应时间小于20ms，导通压降低，开关损耗低。

补偿模块

由晶闸管、电容、电抗、保护电容器及母排等元器件高度集成，特点：

产品小型化：是传统体积的50%

通用性更强：适合多种柜型，配套十分方便

组装更灵活：只需生产标准型模块，自由按需拼装

扩容更便捷：更具需要现场增加模块安装即可扩容

母线更简洁：主母线贯穿整洁、美观、安全、可靠

维护更方便：只需抽出故障模块即可检修

进线更灵活：所有内部器件均达到触摸连接

功能更强大：三相共补、分补、混合补偿可实现单一无功补偿

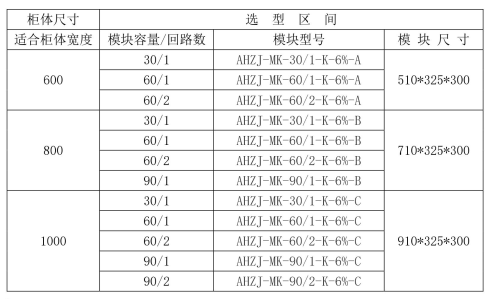

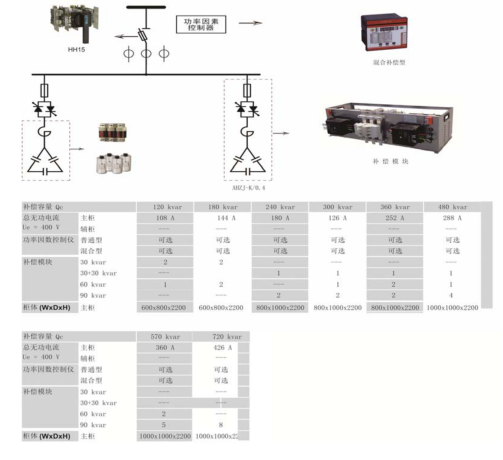

六、单柜成套组件选型表（示范）

说明：

◆ 请根据柜体尺寸进入对应的选型区间；

◆ 根据补偿柜套数，我司会随模块一起配相应数量的控制器，成套厂家无需另配；

◆ 如需更大补偿容量，可增加扩展模块或增加副柜，型号请垂询；

◆ 有关柜体的说明：

A、厚600~800mm柜体最多可放4组模块，最大容量为90*4=360    Kvar；

B、选择上进线、厚1000mm柜体最多可放6组模块，最大容量为60*2*6=720    Kvar；

◆ 利用模块搭建成套柜需要的材料：

A、微力电气的模块与补偿控制器；

B、柜体、总进线刀熔、风扇与控制端子排、仪表、电流互感器、避雷器等由成套厂或我司提供；

七、设备检验

         在产品到达后，首先检查装置是否完好无损，随机文件，是否齐全，发现问题请及时通知厂家，查找原因并解决。按照外形及安装尺寸图将装置固定。装置固定后，运行前请完成如下准备工作：

◆ 请检查模块单元是否完好无损；

◆ 模块单元内没有工具等异常物；

◆ 电器元件的操作灵活；

◆ 柜体内的各元件装配无松动，紧固件安装紧固良好、电气连接良好；

◆ 请检查装置的额定电压、频率、测量电压、测量电流等参数是否符合电网的要求；

◆ 请检查电气及机械连接是否正确。如有必要，请按要求进行连接；

八、安装说明

         在选择安装位置时，请注意防护等级、温度等级及设备安防的最高限度。环境温度的高低直接会影响到模块设备使用的电气寿命，当单柜叠装模块容量过大时，必须安装大功率风机进行排热降温。风机通风量的标准按照下表配置：

  本系列装置由于晶闸管投切开关在运行过程中产生大量的热能，必须加装柜体通风装置。通风量应不低于 1,000m3/h；

  柜体通风系统的通风口以及过滤网不得有任何阻碍。如有必要，请在配电间安装通风装置；

九、设计举例

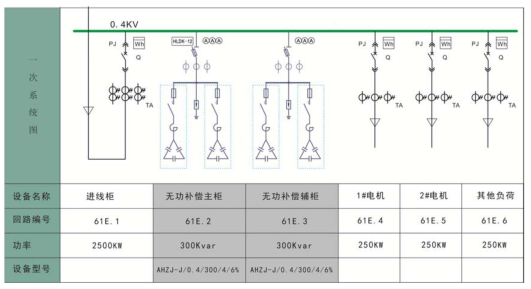

a、某工厂，厂用变容量为 2000KVA，10KV/0.4KV  （主要三相负荷为主）

 工厂负荷为三相负荷，负荷比较稳定，不需频繁投切电容器，故采用接触器投切电容器即可满足投切要求，同时又省去成本。

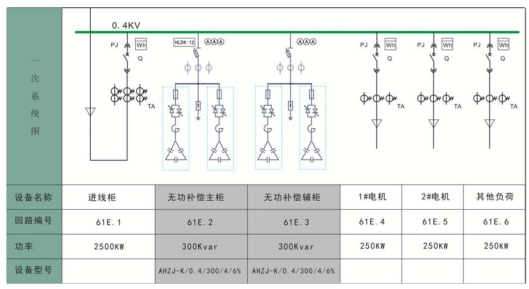

b、某工厂，厂用变容量为 2000KVA，10KV/0.4KV  （负载变化比较频繁）

1、总补偿容量为  600Kvar，分主柜和辅柜两台动态无功补偿柜，每台 300Kvar；

2、每台柜子模块分组：(30  Kvar +30 Kvar)*1+60Kvar*1+90Kvar，共四组；
