AHZJ-APF有源电力滤波器

一、概述

         AHZJ-APF 有源电力滤波器采用先进的谐波与无功电流检测方法、空间矢量 PWM 控制技术、高频电力电子开关变换技术，基于DSP控制平台的新型电力谐波治理装置，滤波效果极佳。

       该装置可以对三相三线制/三相四线制电网进行谐波滤除。AHZJ-APF以可控的动态运行方式滤除供电系统中的谐波，它不受电网运行方式的影响。

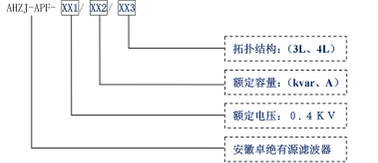

二、型号定义

例如：AHZJ-APF-0.4/100A/3L，电压等级为0.4KV，补偿容量为100A，三相三线制的有源滤波装置。

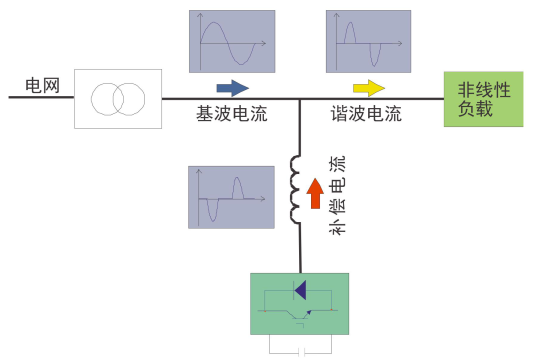

三、工作原理

         以基于IGBT大功率器件为核心，过外部CT测量负载电流或电网电流送到信号板进行处理， 控制板完成负荷谐波电流的计算和谐波电流补偿的闭环控制，并产生PWM驱动信号到驱动板，驱动板驱动逆变器的IGBT从而将所需的补偿电流输出到电网，完成谐波滤除的功能

四、装置特点

   可同时滤除2－60次的谐波电流；

   IGBT高速开关（20kHz），可迅速滤除谐波；

   输出电流响应时间小于10ms；

   自动限流于额定电流；

   可以同时滤波和补偿基波无功；

   设计选型简单，只需测量负载谐波电流大小；

   可以多机（不大于10台）并联运行，便于扩展容量；

   汉字液晶显示界面，操作简单；

   可实现远程监控；

   有源滤波功能：自动实时跟踪、消除电网各次谐波、提高设备运行可靠性、降低设备损耗；

   抑制系统谐振：补偿性能不受电网频率波动影响，滤波特性不受系统阻抗影响，可消除与系统发生谐振的危险；

   动态补偿功能：不仅能治理谐波，而且能补偿无功、抑制电压波动与闪变，即可对单个谐波源独立补偿，也可对多个谐波源集中补偿；

   同时该装置还具有体积小、占地少、安装操作方便等特点；

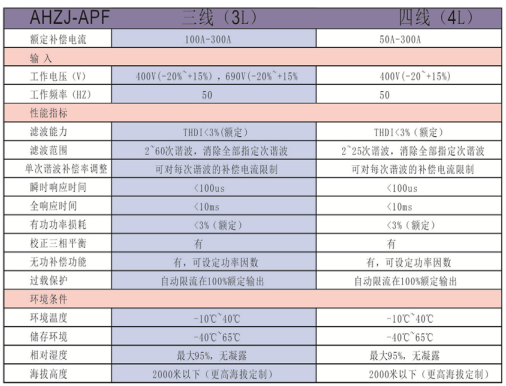

五、主要技术指标

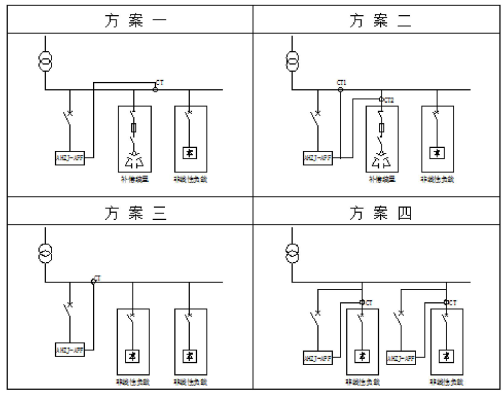

一次接线方案

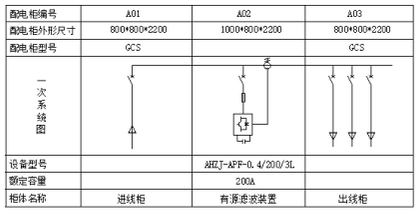

  设计上图方案

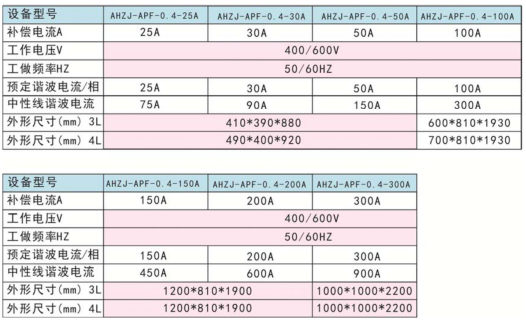

六、设备选型

七、容量确定

1）、通过对电网的实测，得出谐波电流大小，例如测得某系统中总的电流畸变率为25%，总电流为  1000A，则总谐波电流  1000A*25%=250A，如按 1.25  倍的谐波裕度计算，既250A*1.25=312A，按我公司现有产品可选用AHZJ-APF-0.4/300/3L型号的产品。

2）、如果是增加新负载或新设计，则需要对有源电力滤波器容量进行估算。最重要的是对非线性负载的估算，根据经验，变频器和UPS以及一般二极管构成的三相整流桥式电源，其总电流畸变率一般在25%~35%之间，特殊的可能有45%左右，因此根据这类负载的额定电流值可计算出谐波电流。

        总谐波电流值=负载额定电流*25%~35%

3）、如果是多台此类负载并联行动，可按均方根方法计算其总的谐波电流值。

总谐波电流值=√I1+I2+…+In

I1……第一台非线性负载的谐波电流

I2……第二台非线性负载的谐波电流

……

In……第n台非线性负载的谐波电流

按上述方法计算出总谐波电流值后，再按我公司现有产品造型即可。

八、应用场合

          卓绝电气提供两种类型的APF有源滤波装置。

          AHZJ-APF-3L:适用于三相三线制的整流器、变频器、大型UPS、中频炉、电弧炉等工业非线性负载。3L基本型可同时滤除2－60次谐波，响应时间小于10ms，是工业谐波负载的有效治理设备。

        AHZJ-APF-4L:适用于商用办公大楼三相四线负载的4L型APF装置，可适用于照明设备、电脑、UPS、电梯、变频空调等在中线中产生三次谐波

电流的负载。4L型可同时滤除2－25次范围内的全部或选定次数的谐波，响应时间小于10ms，是商业谐波负载的有效治理设备。

典型应用案例

          AHZJ-APF-3L六脉冲整流设备应用实例这是一个AHZJ-APF-3L有源滤波器应用于六脉冲整流负载的实例。

          六脉冲整流设备是工业系统应用最普遍的非线性负载，其产生的谐波主要为5、7、11和13次。从投入前后的谐波含量对比可以看出AHZJ-APF-3L强大的滤波能力

AHZJ-APF-3L投入前

AHZJ-APF-3L投入后

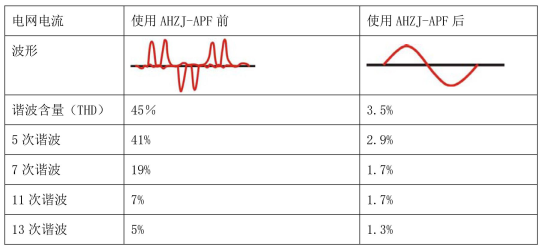

6脉冲可控整流设备使用AHZJ-APF前后效果比较电网电流

AHZJ-APF-4L应用于商业混合型系统实例

           在商业建筑中，包含多种类型的非线性负载，照明设备、电脑、UPS、电梯、变频空调等在中线中产生三次谐波电流的负载，对比投入 AHZJ-APF-4L 前后的谐波含量，AHZJ-APF-4L不仅能滤除三次谐波，而且对其他次数的谐波同样能很彻底的滤除。

AHZJ-APF-4L投入前

AHZJ-APF-4L投入后

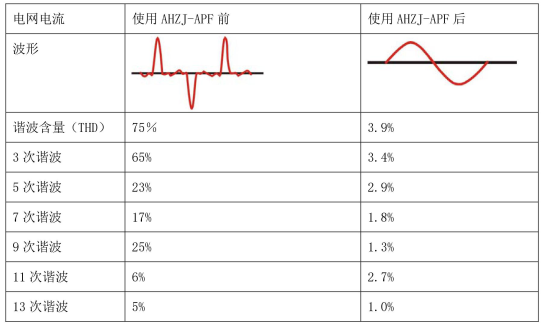

三相四线办公设备使用AHZJ-APF-4L前后效果比较

九、订货须知

1、系统接线图；

2、变压器额定参数；

3、谐波源种类（如变频器，中频炉等）；

4、安装地点及环境温度；

5、柜体颜色。
