首页 > 过电压保护及电气自动化 > AHZJ-JWX 集中采集测温系统

AHZJ-JWX 集中采集测温系统

产品描述

一、概述

          高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中,甚至有的监测点还处在密闭的空间中,由于强电磁噪声和高压绝缘、空间的限制等问题,通常的温度测量方法无法解决这些问题而无法使用。我公司自主开发设计的集中采集测温系统采用无线电波进行信号传输。传感器安装在高压设备上,与接收设备之间无电气连接,一台接收主机就可采集 198 个测温点的数据,因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

         集中采集测温系统具有极高的可靠性和安全性,且价格相对低廉,可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口,可联网运行。通过上位机软件,可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据,实现了高压设备热故障预知维修。

二、集中采集测温系统结构

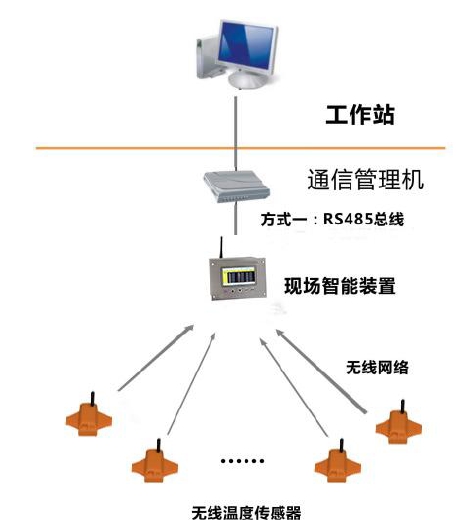

2.1 集中采集测温系统结构图

2.2 无线无源温度传感器

         无线温度传感器用于测量高压带电物体表面或接点处的温度,如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调制放大、逻辑控制电路、无线调制接口等组成(如下图所示)。传感器将采集到的温度信号通过无线网络发送到无线式温度监测仪。

2.3 温度传感器示意图如下:

         局部尺寸:56.5×40×26mm

         规格:表带与硅钢片长度可修剪,一般最长 450mm;局部尺寸:56.5×40×26mm。

2.4 温度传感器参数:

①.耐温(-40℃~+250℃)阻燃材料制作塑胶表带壳体;



②.温度传感器探头与被测接点紧密接触,能准确测量实时温度;

③.可在 5A~5000A 负荷电流条件下感应取电、正常工作。

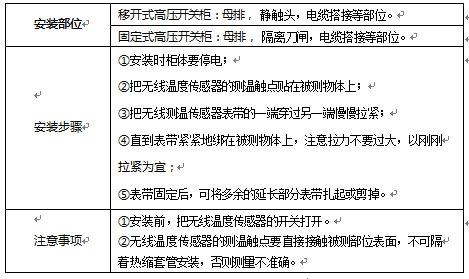

2.5 温度传感器使用范围:

①.断路器动触头触壁位置;

②.开关柜内母排接点位置;

③.电缆搭接点位置。

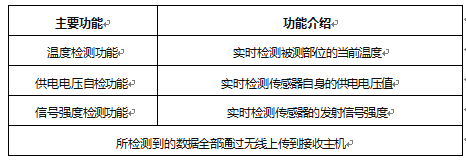

主要功能:



技术参数:

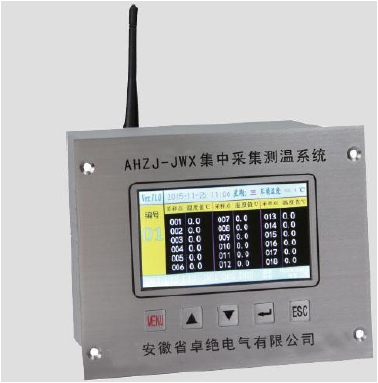

2.3 集中采集测温主机

         集中采集测温主机是一款集温度传感器工作状态的监测、现场温度显示,报警提示和输出,事件记录及数据记录于一体的现场温度监测仪。

                                            集中采集测温主机

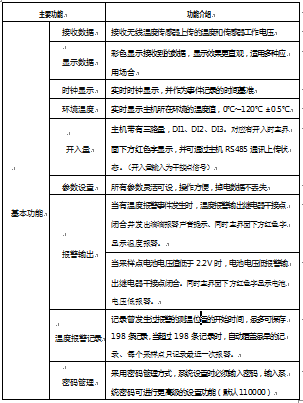

主要功能:

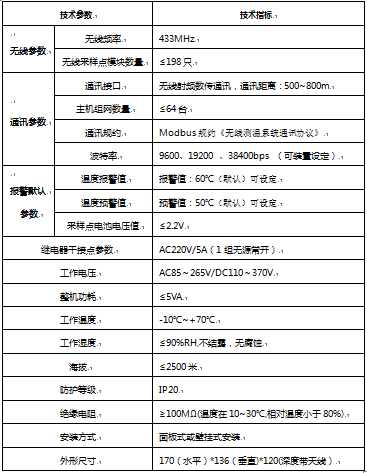

技术指标:

三、显示与参数设置

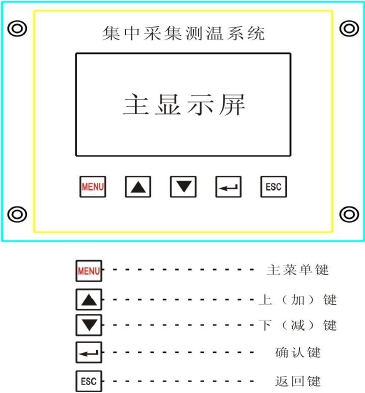

3.1 主机显示面板

3.11 主界面

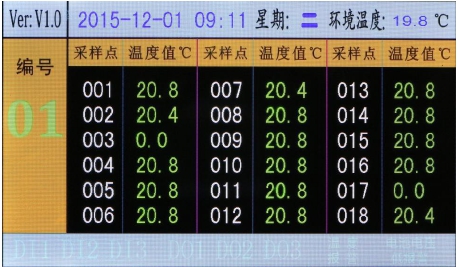

          主界面下显示系统时钟和环境温度值及各采样点温度值和开入量及报警等信息。(如图 3.1.1)

屏幕上方从左至右:

版本号:              Ver:V1.0

系统时间:         2015-12-01        09:11

星期:                   星期二

环境温度:         19.8 度

屏幕中部:

编号:     01 (系统设置中的总编号数,大于 1 时页面将循环显示。)

采样点温度值: 一个页面 18 个采样点。采样点温度值大于报警温度值时将显示红色。报警时间将被记录。

屏幕下方从左至右:

开入量信息: DI1、DI2、DI3。三路开入量,有开入信息时对应字符会显示红色并可以通过 RS485 接口上传开入量状态。

DO1/DO2/DO3:          保留

温度报警:     有一个采样点温度值高于报警温度值时显示红色并且装置接端子的“ 温度报警输出“接点闭合(无源干接点)。报警时将被记录。并可选择装置报警音。

3.2 参数设置

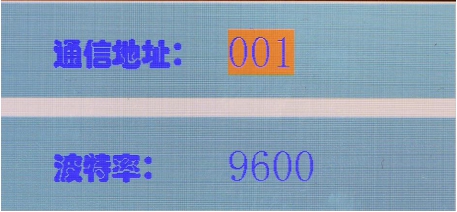

3.2.1 通讯设置

         通讯设置用于设置与上位机的通讯地址号和通讯波特率。注意设置完毕后要确保与上位机指令相一致,否则将会无法正常通讯。

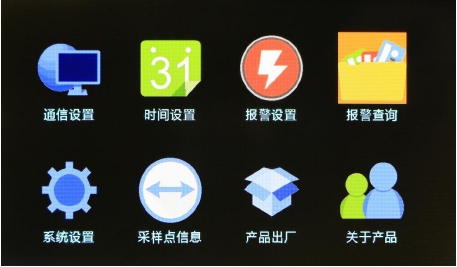

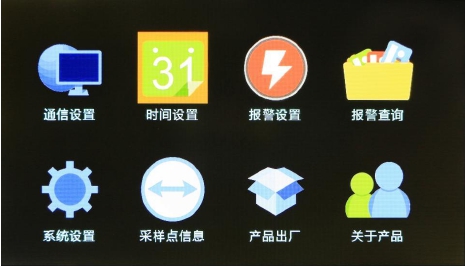

          按菜单键“MENU”如(图 3.2.1-1)按上或下键“▲”/“▼”将黄色条移动到“通讯设置”按确认键“┘”如(图 3.2.1-2)将黄色条移动到所需要设置条目上;按确认键“┘”显示红色条即可修改所需内容。修改完毕后按确认键后按菜单键“MENU”保存修改或按返回键“ESC”,返回到上级菜单。

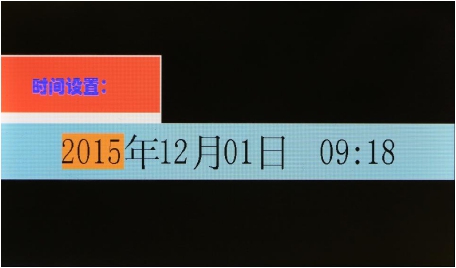

3.2.2 时间设置

时间设置用于设置系统的年、月、日,时、分信息。

         按菜单键“MENU”如(图 3.2.1-1)按上或下键“▲”/“▼”将黄色条移动到“时间设置”按确认键“┘”如(图 3.2.1-2)将黄色条移动到所需要设置条目上按确认键“┘”显示红色条即可修改所需内容。修改完毕后按确认键后按菜单键“MENU”保存修改或按返回键“ESC”,返回到上级菜单。

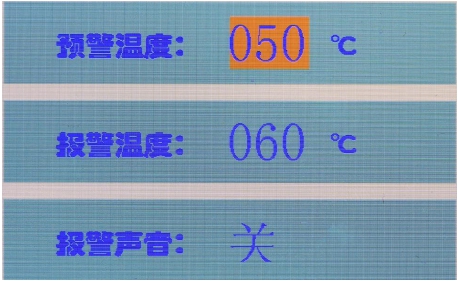

3.2.3 报警设置

         报警设置用于设置报警温度值及报警事件发生时是否发出报警声,有报警事件发生时,若报警开关打开则发出滴滴报警声,若没打开则不会发出报警声;无论报警开关是否打开,系统都会记录报警事件。

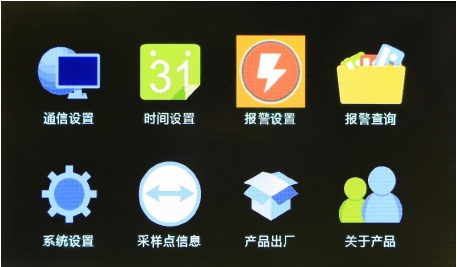

          按“MENU”键进入主菜单界面(如图 3.2.3-1),按动“▲“移动黄色标签到”报警设置“按确认键”┘“进入报警设置界面(如图 3.2.3-2),黄色条目移动到要修改的项目上后按确认键” ┘“显示红色条目即可修改所需要值,再次按确认键” ┘“后按”MENU”键保存修改或按返回键“ESC”,返回到上级菜单。

3.2.4 报警查询

        报警查询用于查看装置当前的报警点数情况,可查看报警点数的报警时间参数。

         按“MENU”键进入主菜单界面(如图 3.2.4-1),按动“▲“移动黄色标签到”报警查询“按确认键”┘“进入报警查询界面(如图 3.2.4-2),按上或下键“▲”/“▼”可以翻页查询报警采样点和报警时间信息。注意:一个编号包含三个页面信息,一个页面显示六条报警信息。(在“系统设置”中的“恢复出厂设置”可以清除所有报警记录。)每一个采样点只记录最近一次报警时间信息。

3.2.5 系统设置

         系统设置用于设置菜单模式(保留)、总编号数、主页面循环速度、恢复出厂设置(可以清除所有报警记录)等参数。

                                                                (图 3.2.5-2)

                                                               (图 3.2.5-3)

                                                                   (图 3.2.5-3)

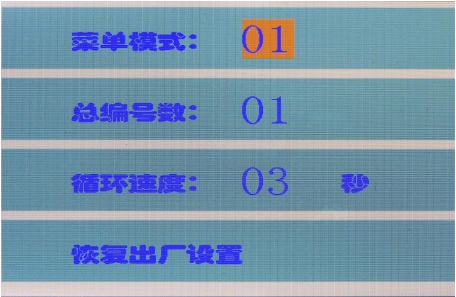

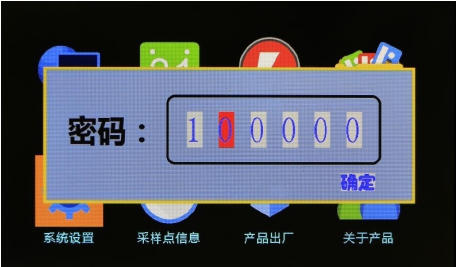

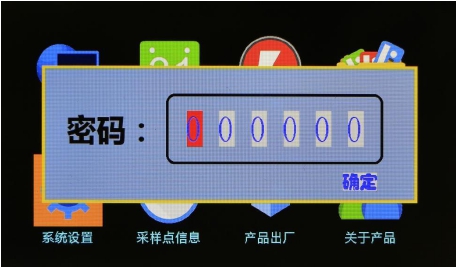

         按“MENU”键进入主菜单界面(如图 3.2.5-1),按动“▲“移动黄色标签到”系统设置“按确认键”┘“将出现(如图 3.2.5-2)密码界面(默认密码:11000),按上或键“▲”/“▼”移动黄色条到相应密码位后按确认键“┘”变为红色条(如图 3.2.5-3)后按上或下键“▲”/“▼”修改数字按确认键“┘”可以进行其它密码位修改,修改完毕后移动黄色条到“确认”字位置按确认键“┘”进入如图 3.2.5-4 界面。按上或下键“▲”/“▼”移动黄色条到相应条目按确认键即可修改。按返回键“ESC”,返回到上级菜单。

1、 菜单模式:(保留,请勿修改)默认 01.

2、总编号数:1---11(默认 11) 。一个编号界面显示 18 个采样点温度值,总编号数设置为几,主界面就循环显示几个界面。总采样点数=总编号数 X18。最少显示 18 个采集点,不足 18 点的其余采样点温度值始终为 0。

3、 循环速度:03---10 秒(默认 03)。总编号数大于 1 时。主机面翻页时间。

4、 恢复出厂设置:确认后恢复所有设定值为默认值并可清除报警记录。

3.2.6 采样点信息

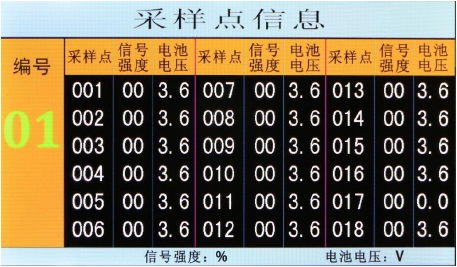

       采样点信息用于显示每个有效采样点的相关信息等参数(如图 3.2.6-1)。

                                                                 (图 3.2.6-1)

         采样点电池电压低于 2.2V 电压值后将显示红色并在主界面下方红色字显示“电池电压低报警”并且装置后端子“电池电压低报警输出”接点闭合(无源干接点)。

3.2.7 产品出厂

         产品出厂用于装置出厂时一系列厂方参数设置。用户请勿修改。

   3.2.8 关于产品

    关于产品显示产品相关软硬件版本信息。

   3.3 温度报警记录

        报警温度:当一个或多个测温点的温度超过报警温度设定值时,发生温度报警事件,此时直至温度低于报警温度设定值时报警事件才会清除。发生报警事件后,若报警声音开关打开,装置立即发出滴滴报警声,1 分钟后无论报警事件有没有解除,系统主动关闭报警声。报警事件解除后,再次发生报警事件时,报警声重新开启,依此类推。

        发生报警事件后,相应的测温点显示红色温度值,直至报警解除。

        报警事件的记录:发生报警事件后,系统则开始记录报警事件数据,记录的数据以当前的时间为准,用户可在系统设置里恢复出厂设置清除所有报警记录。

        温度报警记录:记录曾发生过报警的测温位置的开始时间,最多可保存198 条记录,当超过 198 条记录时,自动覆盖最早的记录。每个采样点只记录最近一次报警。

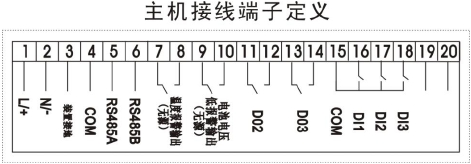

四、接线方式



五、外形尺寸及安装方式



六、无线测温系统典型组网方式



注:此图为典型的组网方式,实际应用中根据项目情况可能有所改变。

七、维修及维护

         我公司对本产品提供一年有限保修期。在保修期内,若产品存在质量问题,您将得到无偿的服务,关于免费保修的具体条款,请见 7.1、7.2、7.3 章节,我公司能够常年提供产品的备品备件,并对产品提供终身维护。

7.1 有限保用条款

        我公司保证,集中采集测温系统如正确安装及使用,由买方购入系统之日起计壹年内,系统所用材料及做工应无缺陷。若任何受本“有限保用条款”规定的无线式温度在线监测系统所含的部件在保用期内失效,而失效的原因在本有限保用条款的的保障范围,我公司将免费更换存在问题的部件。本“有限保用条款”及任何根据国家法律存在的默示保证,只适用于系统原购买者,并只在该原购买者继续拥有该系统期间有效。

7.2 有限保用范围

        我公司限用条款的保障范围不包括因外在因素的损失,包括意外事故、电力故障、不按照产品规定操作、使用不当或疏忽、改装、修理和安装不当。经更换的系统部件受本书面保用条款保障,保用期为原来保用期余下时间或半年,两者以较长者为准。

7.3 法律责任范围

        我公司据本保证而需要承担的责任只限于上文所述的修理更换,这些补救措施是对违反保证所做的唯一和全部法律补救措施,凡因不履行保证的行为或基于任何其它法律而引起的直接、特殊、附带或相应而生的损害,我公司将不为此承担责任,该等损害包括不限于利润损失、停工、商誉、设备与财产的损害或更换,以及任何为复原而导致的费用。

                                              附录:典型接线图
