三相组合式过电压保护器AHZJ-GB，是针对常规避雷器的缺点而设计的具有独特连接方式和结构形式的过电压保护器。与常规避雷器相比，三相组合式过电压保护器AHZJ-GB具有不可比拟的优点，它广泛应用于电力、冶金、化工、煤炭、轻工等行业，是保护变压器、开关、母线、电动机及其他电气设备大气过电压及操作过电压的理想设备。该产品设计新颖，结构独特，参数合理，体积小，安装维护方便。提高了被保护设备的安全水平，在保护高压电动机及其它电气设备方面具有国内领先水平。

产品结构与特点

     三相组合式过电压保护器的电气原理如图所示，图中FR为氧化锌非线性电阻,CG为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B、C三相，另一个接地线。三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点。

采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波，放电间隙不再承担灭弧任务，提高了产品的使用寿命。

在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。

   采用四星形接法，对相问和相对地的过电压均能起到可靠的限制作用。可将相间过电压大大降低，与常规避雷器相比，相间过电压降低了很多，保护的可靠性大为提高。

   采用硅橡胶外套和高压电缆外引结构，具有易安装、密封性强、体积小、耐震(振)动等优点。可直接安装在开关柜的手车底盘上或互感器室内。

   使用的环境温度为-40℃～+60℃，海拔高度小于2000m(高于2000m订货时注明)。

产品用途

三相组合式过电压保护器是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

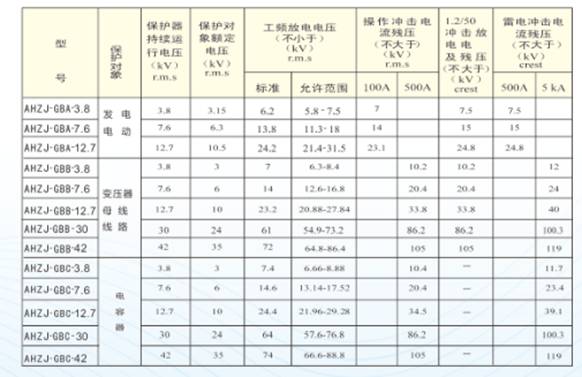

型号及参数

使用条件

1、环境温度：-30℃~+70℃

2、大气压：80~110kPa

3、空气相对湿度：＜90%（25℃）、50%（40℃）

4、海拔高度：＜2000m，高原型可达4000m

5、安装地点应具有防御风、雨、沙、尘设施

安装及注意事项

         户内AHZJ-GB可以水平安装在各种不同型号的开关柜内，该类产品除直接与开关柜“A”、“B”、“C”三相及接地相(“D”相)相连的线鼻子为裸导体外，其余部分被绝缘体封闭，因此它的相间、相对地(或柜体)的距离及对柜体安装空间要求相应较小，可直接安装在开关柜的手车底盘内或互感器室内。

        AHZJ-GB在和三相电源(A、B、C)及接地端(D)相连时，须注意以下事项：

        电缆外端裸露的连接线鼻子相互之间距离，应满足不同电压等级的不同相带电导体之间保持的最小安全距离的要求。

       AHZJ-GB保护器电缆线之间的安全距离及AHZJ-GB保护器电缆线与不同相母线(或柜体)之间的安全距离应不“于该型保护器电缆出口处的相间距离(应在电缆拉紧状况下)。高压电缆长度要根据安装位置进行选择，长短要适当，过长时可将该相电缆捆扎固定在同相母排(线)上，严禁将不同相电缆捆扎在一起。

      用户在手车上安装AHZJ-GB，可先将AHZJ-GB，的B相正对母排的B相位置固定，然后再进行接线。

      安装时严禁手提电缆，同时要注意避免高压电缆被锐器割破。

订货须知

用户订货时需注明图上标L的电缆长度；

订货时请注明有无动作计数器，动作计数器信号线长度；

若系统电压或相间距等有特殊要求，可根据用户要求设计生产。
