AHZJ-XBK-100/200 智能箱变保护测控装置
产品名称:

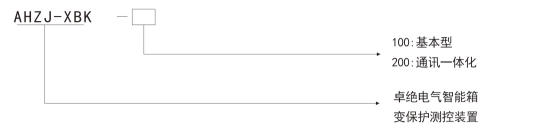

AHZJ-XBK-100/200 智能箱变保护测控装置型号:
AHZJ-XBK-100/200
- 产品描述
-
装置简介装置简介装置简介AHZJ-XBK智能箱变保护测控装置是我公司总结多年经验，研究智能箱变的特点和目前箱耍测控方案的不足、运行维护难度大等不利因素，针对箱式变电站的智能化、自动化、网络化的发展趋势基础上，独立开发的一款集保护、测量、控制、通讯功能于一体化的智能装置。本装置适用于35kV以下电压等级，容量为1600kVA及以上的各类型变压器，并可实现对箱式变电站电气参数和运行状态实时监测，并上传数据至监控系统，完善远程监控、配变电智能化、无人值守的要求。装置主要特点●采用多处理器技术，内置资源丰富，外围电路设计简单，具有良好的抗干扰性能。采用模块、单元化卡轨式的结构设计，使得机箱结构小巧紧凑，方便现场安装与维护。各采集模块对外以及各组之间采用隔离措施，排除任何可能的薄弱环节而引入外界干扰。●装置的集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性，满足苛刻条件下运行的要求。●具有12路独立交流采样通道，实现箱式变压器6路电流、6路电压、角度、频率、功率的采集计算。●具有2路直流（ 0-5V直流电压或4-20mA电流）采集功能，2路PTlOO热电偶，可用于果集箱变相关温度等直流系统，方便综自系统的监视。●具有了22路独立隔离的开关量输入功能，可采集负荷开关位置、低压断路器位置信号，低压隔离开关熔断器组位置信号，箱变门开关信号等开关量信号。●带隔离的8路开出出口，方便进行箱变的控制功能扩展。可对有电操功能的开关实现远程控分和控合操作。●具有三段过流和零序电流保护功能，同时可配置多个非电量保护功能。如重瓦斯动作跳闸、轻瓦斯动作告警、SF6 气压异常报警、变压器高温报警、变压器超高温跳闸、变压器油位低等。●独立的10/100M以太网接口，采用IEC608705-103/104通信规约（可选），装置还可扩展两个光口，可组成自愈式环形光纤以太网。同时装置还设计八个RS485通信接口，采用MODBUS通信规约。整个通信网络可以方便的实现箱变信息实时监控。●面板配置有RS232接口，所有的保护逻辑采用逻辑图方式编程，同时配备计算机界面的调试与分析软件，大大丰富了调试手段。●采用图形液晶，全中文显示，菜单式人机交互，可实时显示各种运行状态及数据，信息详细直观，操作、调试便捷。●可独立整定16套定值，定值区切换安全方便，可以满足不同时期的定值需求。●大容量的信息记录：可保存四组共40个最近发生的历史报告，动作信息记录、告警信息记录、开关量变化记录、操作记录，可带动作参数，掉电保持。装置的选型及设计要求

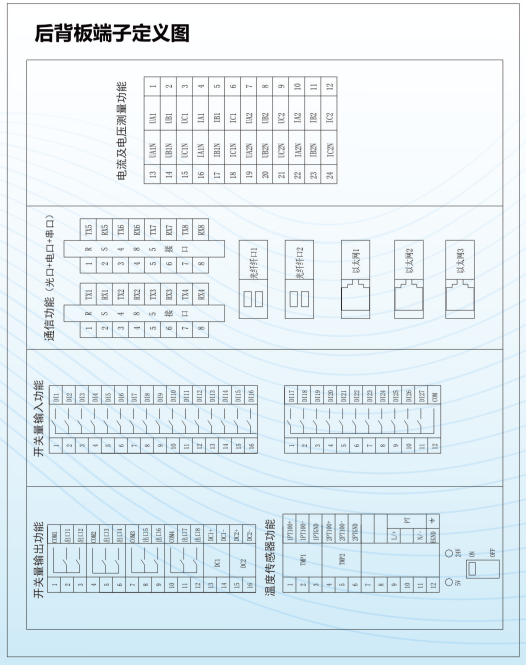

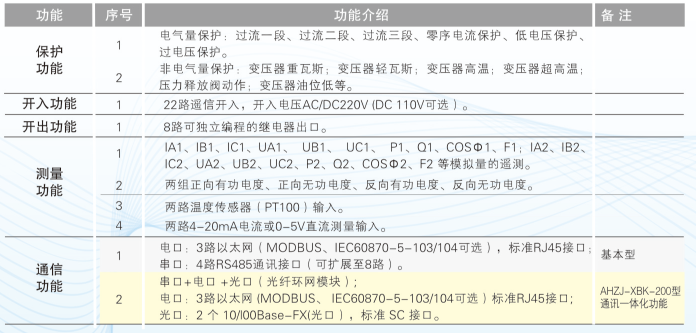

功能配置
额定数据1.额定电源电压：AC/DC220V ±20%2.额定交流数据：交流电压：400V或100V（订货及使用时区分规格）交流电流：5A或1A （订货及使用时区分规格）额定频率：50Hz3.热稳定性：交流电压回路：长期运行 1.2Un交流电流回路：长期运行 2ln装置功耗1.交流电压回路： 每相不大于0.5VA；2.交流电流回路： In=5A时每相不大干1VA；1n=1A时每相不大于0.5VA3.保护电源回路：正常工作时，不大于12W；保护动作时，不大干15W。环境条件1.环境温度：工作： -45℃~+70℃。储存： -45℃~+85℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。2.相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50%。3大气压力：80kPa~110kPa（相对海拔高度2km以下）。
额定数据1额定电源电压：AC/DC220V i 20%2额定交流数据：交流电压：400V或100V（订货及使用时区分规格）交流电流：5A或1A （订货及使用时区分规格）额定频率：50Hz3热稳定性：交流电压回路：长期运行 1 2Un交流电流回路：长期运行 2ln装置功耗1交流电压回路： 每相不大于05VA；2交流电流回路： In-5A时每相不大干1VA；1n二1A时每相不大于05VA3保护电源回路：正常工作时，不大于12W；保护动作时，不大干15W。基本型AHZJXBK200型通讯一体化功能环境条件1环境温度：工作： 45℃- +70℃。储存： 45℃- +85℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。2相对湿度：最湿月的月平均最大相对湿度为90010，同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50%。3大气压力：80kPa- 110kPa{相对海拔高度2km以下）。AHZJ-XBK智能箱变保护测控装置是我公司总结多年经验，研究智能箱变的特点和目前箱耍测控方案的不足、运行维护难度大等不利因素，针对箱式变电站的智能化、自动化、网络化的发展趋势基础上，独立开发的一款集保护、测量、控制、通讯功能于一体化的智能装置。本装置适用于35kV以下电压等级，容量为1600kVA及以上的各类型变压器，并可实现对箱式变电站电气参数和运行状态实时监测，并上传数据至监控系统，完善远程监控、配变电智能化、无人值守的要求。装置主要特点●采用多处理器技术，内置资源丰富，外围电路设计简单，具有良好的抗干扰性能。采用模块、单元化卡轨式的结构设计，使得机箱结构小巧紧凑，方便现场安装与维护。各采集模块对外以及各组之间采用隔离措施，排除任何可能的薄弱环节而引入外界干扰。●装置的集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性，满足苛刻条件下运行的要求。●具有12路独立交流采样通道，实现箱式变压器6路电流、6路电压、角度、频率、功率的采集计算。●具有2路直流I 0-5V直流电压或4-20mA电流l采集功能，2路PTlOO热电偶，可用于果集箱变相关温度等直流系统，方便综自系统的监视。●具有了22路独立隔离的开关量输入功能，可采集负荷开关位置、低压断路器位置信号，低压隔离开关熔断器组位置信号，箱变门开关信号等开关量信号。●带隔离的8路开出出口，方便进行箱变的控制功能扩展。可对有电操功能的开关实现远程控分和控合操作。●具有三段过流和零序电流保护功能，同时可配置多个非电量保护功能。如重瓦斯动作跳闸、轻瓦斯动作告警、SF6气压异常报警、变压器高温报警、变压器超高温跳闸、变压器油位低等。●独立的10/100M以太网接口，采用IEC608705-103/104通信规约I可选l，装置还可扩展两个光口，可组成自愈式环形光纤以太网。同时装置还设计八个RS485通信接口，采用MODBUS通信规约。整个通信网络可以方便的实现箱变信息实时监控。●面板配置有RS232接口，所有的保护逻辑采用逻辑图方式编程，同时配备计算机界面的调试与分析软件，大大丰富了调试手段。●采用图形液晶，全中文显示，菜单式人机交互，可实时显示各种运行状态及数据，信息详细直观，操作、调试便捷。●可独立整定16套定值，定值区切换安全方便，可以满足不同时期的定值需求。●大容量酌信息记录：可保存四组共40个最近发生的历史报告，动作信息记录、告警信息记录、开关量变化记录、操作记录，可带动作参数，掉电保持。
