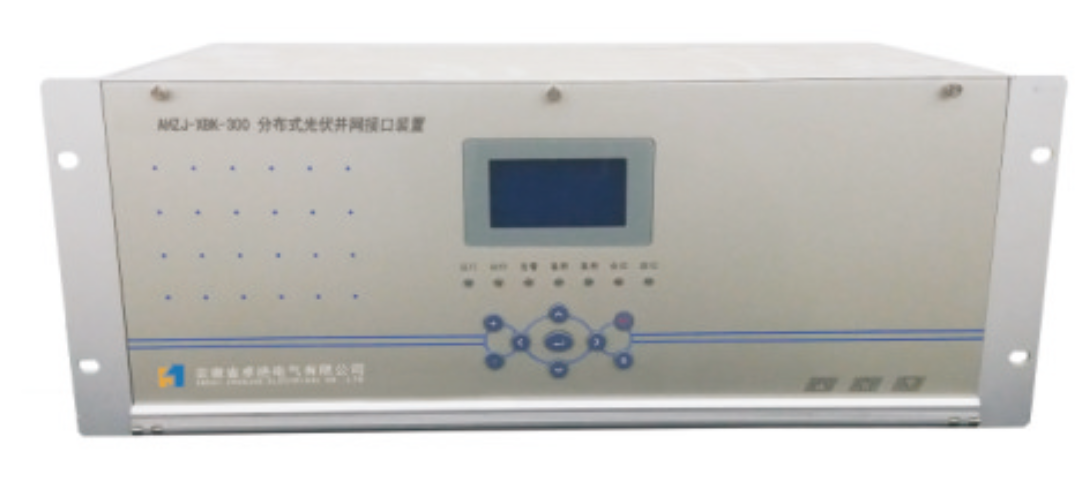

AHZJ-XBK-300光伏并网一体化装置
产品名称:
AHZJ-XBK-300光伏并网一体化装置型号:
AHZJ-XBK-300
- 产品描述
-
装置简介AHZJ-XBK-300应用于分布式光伏发电环境下，实现分布式光伏发电信息的采集和运行控制。该装置安装于分布式光伏电站与电网公共连接点开关处。该装置不仅具备分布式光伏发电保护、测控、电能质量检测、运行控制、通信管理、远动等功能，能够自动隔离分布式光伏电站内故障，还具备支持多种通讯方式接人站内逆变器、汇流箱、环境监测仪、电度表等各种不同类型电力设备，与调度主站通信实时反馈电站信息，接受远程控制公共连接点开关投切及逆变器启停，对公共连接点和分布式光伏发电系统进行全方位实时监控。为光伏运行监控主站或调度主站与分布式光伏发电设备之间建立了通信桥梁，起到“承上启下”的作用，一方面对上（光伏运行监控主站、调度）上送遥信、遥测、电度、电能质量等信息，并接受主站的遥控分合闸、遥调等命令，另一方面对下（光伏逆变器控制器）转发遥调、启停等命令并接收光伏逆变器控制器上送的相关遥信信号。根据实际通讯条件，分布式发电并网接口装置AHZJ-XBK-300与主站之间的通讽可以支持光纤通信、无线通信(GPRS)或公用互联网WEB发布，如下页图所示。
装置主要特点保护功能●低/高频保护 ●低/过压保护 ●逆功率保护●过热保护 ●过流保护 ●防孤岛保护●零序电流、零序电压保护 ●差动保护测量、控制功能●测量功能包括采集站内设备的电压、电流、温度、三相电压、三相电流、频率、有功、无功、功率因数、发电量等。●测量功能包括采集站内设备的运行状态、位置、档位等需要采集的遥信数据。电能质量监测●计算并网点三相电压、电流不平衡度、负序电流、谐波、畸变率等。通信规约●装置对下可同时支持上百种规约，如：MODBUS、DLT645、IEC103等。●对上与调度主站通信，支持ECl01、EC103、1EC104规约。通信端口●4个光纤以太网接口●4个电以太网接口●16个RS485/RS232串口●内置／外置无线GPRS通信接口通讯功能装置通信接入●接入光伏电站内其他智能装置（如逆变器、汇流箱、电度表、继电保护、环境检测仪等），完成主站、子站与智能装置之间的信息转发。●现场接入的装置类型、个数、生产厂家是不定的。装置集成了上百种规约，方便组态配置灵活，可扩展。
