一、概述

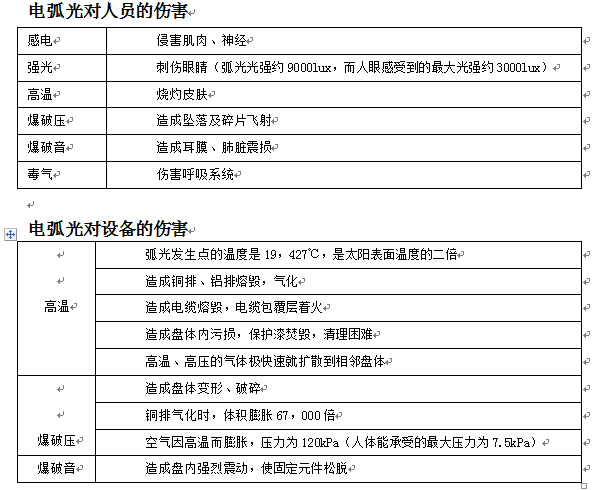

         在现代供电系统中，由于系统的复杂性，用电的多样性，使系统容易产生电弧光，由于保护装置的判断及动作时间相对比较长，所以常发生系统破坏现象，造成大面积停电事故，同时，恢复用电系统时间比较长，造成损失巨大。针对以上问题，我公司全方位打造了智能电弧光综合安全保护装置。本装置是一个非常效的保护系统安全专家。电弧光危害如下：

二、功能及特点

1、装置的主要功能：

          高可靠性和安全性

          采用检测弧光及过流双判据原理，提供高度可靠和安全的动作性能。

          整个系统的连续综合性自检充分保证系统运行的安全性。

2、 产品自检功能

            弧光点探头具有灯光运行指示功能，显示传感器是否运行良好。

主要特点

■ 功能高度集成化，集保护、测量、控制、通信等多种功能于一体；通用性强，内置保护库，用户可根据运行要求进行组合，减少装置类型和备品备件。

■RS485接口，保证信息传输的实时性和可靠性。

■ 以DSP数字信号处理器为核心，具有先进内核结构、高速运算能力和实时信号处理等优良特性。

■ 全封闭金属机箱，具有很强的抗静电、抗电磁干扰、抗机械振动能力，适合于分布式就地安装在开关柜上；装置设计新颖，结构合理，便于安装、配线和调试。

■ 表面贴工艺，重要器件（如电源模块、互感器、继电器、液晶显示器、接线端子等）均采用国内外知名企业的成熟产品，保证了装置平均无故障时间达100000小时。

■ 国际通用输入电源模块，兼容85～264V交流或直流工作电源，降低了对工作电源的要求。

■ 完善的自检能力，发现装置异常能自动告警；

■ 人机接口符合人机工程设计要求，菜单化设计，全中文图形显示。可显示内容包括测量数据、开关状态、实时波形、事件记录、保护定值和系统参数等等。

■ 具有事件记录和故障录波功能。事件记录时间分辨率小于1ms，可在线记录事件80条；故障录波记录密度每周波24点，记录长度达6个周波。

■ 防雷电、静电、感应电压，采用二次抑制新技术，专用集成电路，确保系统设备的安全运行。

三、产品适用范围

     智能电弧光综合安全保护装置适用于发电、变电和用电企业的110V~110kV电力系统。

     其目前主要应用领域：

     开关柜内中低压母线保护

     箱式变电站保护

     风能发电机保护

     整流柜保护

    电缆接头和母排接头保护

四、原理

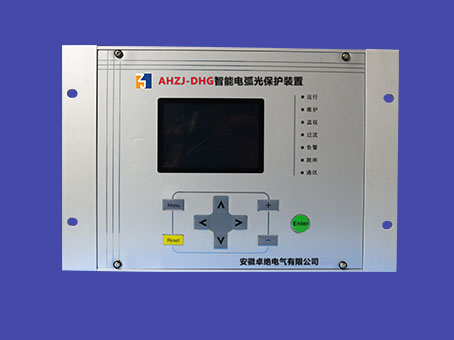

        智能电弧光综合安全保护装置通过检测弧光传感器和电流等信号，准确判断是否发生弧光，并在小于1mS内进行动作的高科技产品。其由高速弧光保护模块和传感器组成。

        高速弧光保护模块支持光点传感器和光纤传感器技术，一台高速弧光保护模块可支持24路传感器，这24路传感器可根据现场需要进行任意组合。

        高速弧光保护模块内建过流保护模块，同时监测A、B、C三相电流，可以在3mS内判断线路是否发生短路和过流。

五、装置的使用

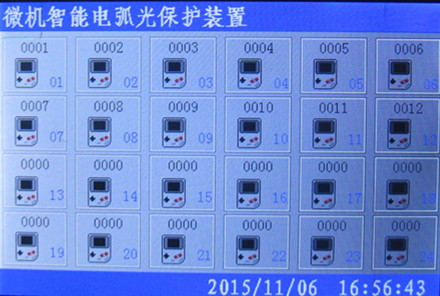

1、上电初，液晶屏显示：

                                                              主界面

         主界面中，若传感器没有连接上，传感器窗口显示为黑色，传感器连接上，界面显示为灰绿闪动，表示传感器已经连接上（在没有光的情况下，光纤传感器可能会判断不出，这是正常现象，不需要任何修改），界面上4位数字表示传感器所在的柜号。传感器右下角2位数字表示传感器所插入的序号编码。若传感器检测到光达到预警时，传感器窗口会显示红灰闪烁。若达到设置值时，主界面会弹出故障界面，故障界面会具体显示柜号。

2、按键介绍：

‘菜单’键：按下此键，进入“菜单”项，可查看参数显示、故障记录、参数调整子菜单。在二级菜单里，作为返回键使用。

 ‘↑’键、‘↓’键、‘←’键、‘→’键：用于选择所需的功能项

‘+’键、‘-’键：用于修改数据；

 ‘确认’键: 确认当前的操作或进入下一级子菜单；

‘复位’键：按下此键可使装置重新启动。

         在主界面显示时，同时按下‘+’键和‘-’键为维护状态和监视状态互换调整，以方便维修使用，按键按下时，面板相应指示灯会做出反应。当装置处于维护模式时，快速跳闸出口被禁止。其它功能不受影响。

         注意：装置重新上电后，装置处于维护模式；若正常运行时，把装置设定为监视状态。

         注：所有菜单操作及说明在窗口下方的状态栏均有提示。

3、指示灯状态：

运行灯：装置运行指示，每2秒钟闪烁一次；

维护灯：装置处于维护模式，开关柜处于维修状态。

监视灯：装置处于工作监视状态，此时装置所有功能将启动。

过流灯：电流输入超过设置电流。

告警灯：装置故障告警。

跳闸灯：装置发生跳闸动作。

通讯灯：通讯成功。

4、继电器动作：

告警1 继电器：发生故障后告警。

告警2 继电器：发生故障后告警。

输出 继电器：传感器对应故障继电器动作。输出继电器可以很直观显示具体哪台柜子和哪一路传感器发生了故障。一般用作具体哪个传感器检测到故障状态的报警使用。

5、操作说明：

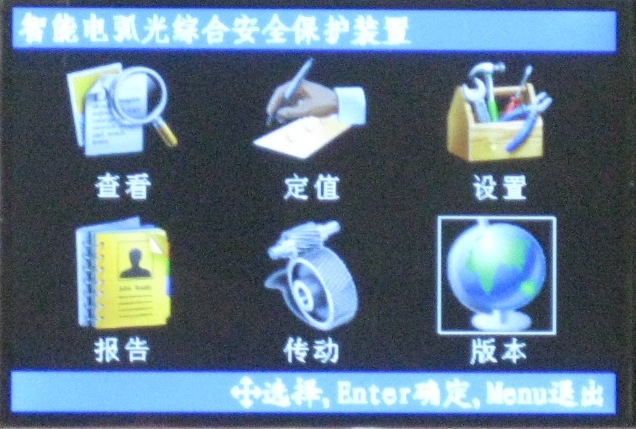

   在运行界面按菜单键进入主菜单界面，主界面有查看、定值修改、系统设置、报告记录、传动试验和装置版本如下图：

         通过“↑”键、“↓”键‘←’键、‘→’键选择菜单，按“确定”键进入。

5.1查看界面

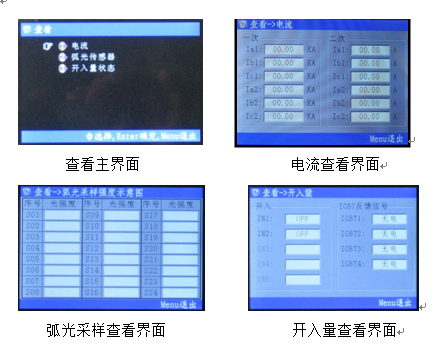

        装置查看界面主要为6路电流显示，24路弧光传感器采样光强度示意图和开入量查询。具体界面如下图所示：

         其中弧光强度示意图因采样误差0.1%的影响，有的回路在自然光的情况下，会有误差。

5.2 定值调整界面

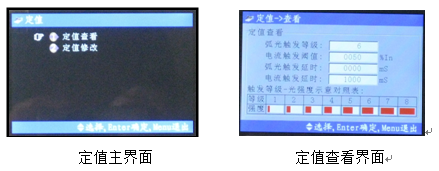

         进入定值界面后通过“↑”键、“↓”键进行翻页，按“确定”键进入调整状态，在调整状态下，通过“↑”键、“↓”键调整参数。再次按“确定”键进入下一相。按“菜单”键返回。

         若进入定值修改，定值修改界面的密码为：1234（初始值）。密码可以通过后面的密码修改菜单进行修改。

         定值修改里的弧光触发等级有1~8级，做测试时，我们一般把等级设置在1~2级，正常运行的时候我们一般把等级设定在3级以上。

        定值修改里的电流触发阈值是指，电流触发时，当输入电流超过额定电流的百分数进行跳闸动作。一般设定为120%以上，因电流要求响应速度快，误差在±1A。

        时间延时根据现场需要进行设置，出厂时默认20ms。

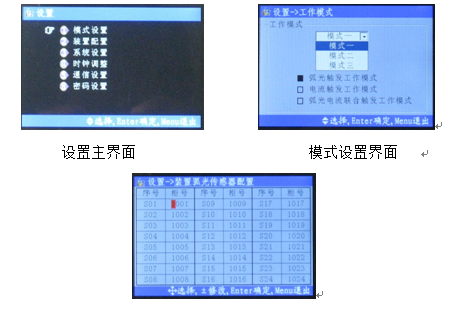

5.3设置界面：设置界面主要有装置模式设置、传感器配置、系统参数设置、时钟调整、通讯设置和密码修改界面，具体显示如下图:

          工作模式是指：传感器和电流之间的配合。

          模式一： 弧光传感器单独触发，电流不参与触发判断；

          模式二： 电流单独触发方式，弧光传感器不参与触发判断；

         模式三：电流和弧光传感器联合触发。联合判断，2个条件都满足的情况下，装置进行动作。

        装置配置界面主要设置每一路传感器所在的柜子。用4位数字表示。设置后这一数字将在故障界面及报告查询界面引用。通过显示下方的提示进行按键操作来进行相关的柜号编码操作。

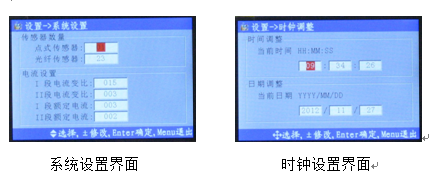

          系统设置界面可以设置点式传感器数量和光纤传感器数量。同时设置界面里还可以设置2组电流的额定电流和电流变比参数。

          时钟调整界面可以把装置时间修改成当前时间。能修改的为年、月、日、时、分和秒。

         其中显示窗口上端修改的为时间、窗口下端修改的为日期。

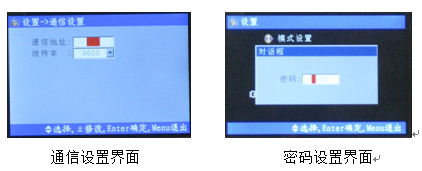

         通信设置界面设置的为RS485通讯的地址和波特率，地址范围为1～200；波特率可设置为1200、2400、4800和9600。若现场需要其它通讯波特率可订货时要求。

         密码修改界面，密码可以修改成自己容易记住的4位数字。

5.3事件报告界面

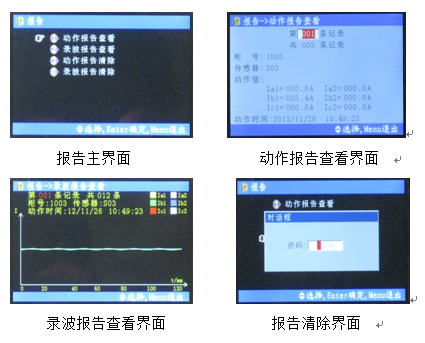

        事件报告里可以查看动作记录及电流录波波形。从动作报告里很直观显示出具体什么时间发生的故障，同时记录了电流值及柜号和传感器序号。方便用户了解故障原因及定位。录波里提供了故障时电流波形，此波形很直观看到发生故障时，电流的状态变化，为客户分析故障原因提供参考作用。

        动作报告和录波报告提供清除功能，内部需要输入密码，防止其它人员误操作。

        具体各界面显示如下图所示：

5.4.传动界面

        传动试验主要是装置的输出动作试验。

        其中IGBT试验需要在维护模式下试验，不然不进行触发，防止误操作进行相关动作，做传动试验时，不要在带高压电的情况下试验，防止继电器动作执行相关高压操作。界面如下：

  5.5装置信息界面

         装置信息界面显示版本等相关内容。

六、接 线 图

注：快速跳闸输出为脉冲信号

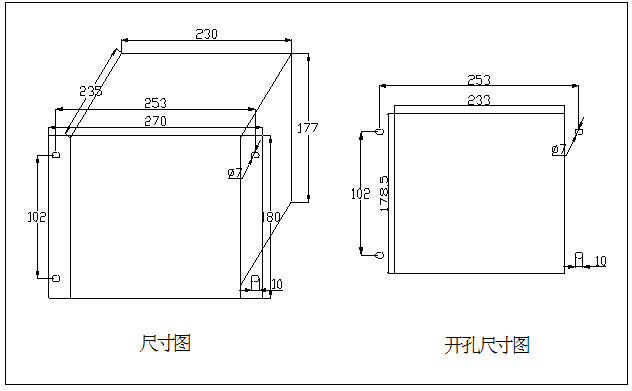

七、产品外形及开孔尺寸图

八、用户安装调试说明

通电前检查

1．   检查装置型号是否与设计一致；

2．   检查装置背面的接线与您的定货时的图纸接线是否一致；

3．   检查装置的端子接线连接是否牢固；

4．   检查装置接地是否良好；

通电检查

1．合上外部控制电源开关，检查装置工作情况，正常工作特征如下：

          上电瞬间装置的指示灯全亮，程序进行初始化，初始化结束后，指示灯正常显示，液晶屏幕显示系统主菜单；

2．菜单操作检查：

         根据菜单操作说明，进行菜单操作，检查菜单项目内容。

系统联调

1．系统联调条件

a．    各单元装置单项功能调试完毕，各单元装置均正常工作

b．   各单元装置与后台监控系统通讯正常

2．初始化设置

a．    通讯地址设置，各单元通信地址不能重复

b．   在“参数设置”中设置CT变比，额定电流，传感器柜号编码

运行后注意事项

1．检查电流是否正确

2．检查装置指示灯是否正常

3．检查传感器运行是否正常

运行维护注意事项

1．如果装置的故障、告警指示灯亮，应检查事件记录，确认事件

2．检查液晶显示是否正常

3．不要随意更改口令密码

4．严禁随意修改有关设置
