产品概念

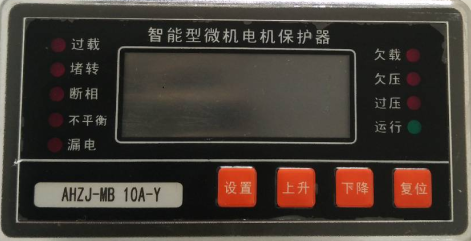

AHZJ-MB低压电机保护测控装置，适用于交流50Hz、额定工作电压从220V到690V的各种额定电流的电动机。对电动机的过载、堵转、断相、不平衡、接地或漏电、过/欠压等故障引起的危害予以保护，并具备测量、操作控制、通讯等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。

基本功能

 1、保护功能：过流保护；堵转保护；起动时间过长保护；过热保护；不平衡保护；接地保护；相序保护；缺相保护；过电压保护；低电压保护；时间保护；欠功率保护；接触器最大分断电流功能；失压重起功能（抗晃电）；外部故障跳闸功能；温度保护等。

2、测量功能：电压测量，电流测量，频率测量，功率测量，功率因素，电能测量等。

3、控制功能：能够实现直接起动，双向起动，星三角起动，自耦降压起动，软起动器起动等。

产品优点

1.集保护功能和测量功能于一体。具有短路保护、堵转保护、定时限过负荷保护、反时限过负荷保护、接地/漏电保护、三相电流不平衡保护、断相保护、欠压保护、过压保护、起动时间过长保护、工艺联锁跳闸和适用于增安型电动机的tE时间保护，保证电动机安全可靠运行。

2.实现三相全电量测量，三相电压、电流、功率因数、有功功率、无功功率、视在功率、有功电能、无功电能等多种测量值既可以就地在液晶面板上显示，也可远传至监控主机。

3.具有直接启动、双向启动、星/三角启动、自耦变压器启动等多种启动控制方式；具有晃电自起动功能，可以实现电机的分批再启动。

4.配备专用小型穿心式电流互感器（160A以下），对于小功率电动机可免去外部电流互感器，节省成本。提供4-20mA模拟量输出/模拟量输入功能，满足用户更多需求。

5.具有远方通讯功能，可实现双通讯口同时通讯。采用RS485通讯接口和标准MODBUS规约，可以将测控信息、开关量状态和变位信息、保护动作信号、SOE事件内容、保护定值参数等上传至后台监控主机，构成电机马达控制中心，实现远方的集中管理和监控。

6.超小型化设计，具有一体式和分体式结构，适用于各种安装方式，既可屏上开孔安装，也可以选择导轨安装。

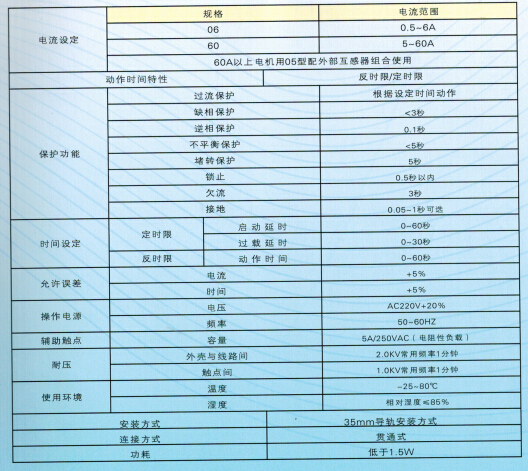

额定技术数据
