AHZJ-LB电源浪涌保护器的结构原理

AHZJ-LB系列电源浪涌保护器分为箱式和模块式两种，均采用了非线性特性极好的限压型元件。在正常情况下，浪涌保护器处于极高的电阻状态，漏流几乎为零，从而保证电源系统正常供电。当电源系统出现浪涌过电压时，AHZJ-LB电源浪涌保护器立即在纳秒级的时间内导通，将过电压的幅值限制在设备的安全工作范围内，同时将浪涌能量入地释放掉。随后，浪涌保护器又迅速变为高阳状态，从而不影响电源系统的正常供电。

AHZJ-LB电源浪涌保护器的特性

1.可靠的热脱扣保护装置

AHZJ-LB系列浪涌保护器采用先进的低温焊接生产工艺，内置故障永久断开装置，具有极高的安全可靠性。当保护器遭受到大电流冲击破坏时，能够迅速分离脱扣，断开与电源的连接，避免芯片过热而引起的故障。

 2、独特的短路过流脱扣功能

AHZJ-LB系列浪涌保护器采用特殊的拓扑电路系统，具有多重熔断保护功能，即单个模块内并联多个芯片，每个芯片都同时具有热熔断和过流熔断功能。当单个芯片老化失效后，不影响其他芯片的正常工作。为目前全球浪涌防护行业中级别最高的故障保护系统，真正做到安全可靠。

 3、独特的热备份功能

一般浪涌保护器，受连续浪涌（如雷电电磁脉冲）侵扰时，其中的MOV单元老化或失效后，因不能及时更换，当后续浪涌到来时，设备将直接暴露在冲击电流和冲击电压之下，使得设备损坏。AHZJ-LB系列浪涌保护器的核心元件均采用国际知名品牌，通过严格的参数筛选、性能配对，以其独特的拓扑结构连接，保证了每组MOV模块性能的一致性和稳定性，其中一组失效后，另外一组立即投入继续工作，这种热备份功能可以最大限度地保护电气设备，具有重要的实际意义。

AHZJ-LB系列箱式基本型号和参数

AHZJ-LB光伏直流电源浪涌保护器适用范围

光伏直流电源电涌保护器是专门针对太阳能光伏发电系统的电涌防护，有通流量为20KA、40KA、80KA等多种等级的多极直流电源保护器模块，可适用于不同电压的光伏发电系统。产品与其他SRT产品配合一起，可构成对太阳能光伏发电系统进行全面、完善的雷电防护系统。

光伏发电直流系统电源电涌保护器可用于雷击区域的LPZ0-2区域或更高界面，根据通流量大小可为太阳能光伏发电系统提供Ⅱ级粗保护和Ⅲ级细保护。电涌保护器安装的合适位置有：低压交流电逆向入网电表侧和逆变器的直流输入端、交流输出端。在逆变器的直流输入侧，安装Ⅱ级直流电源保护器。

适用范围

系列风力发电系统电源电涌保护器主要用于风力发电、铁路交通、电力、矿山企业、大型工厂、轮船、舰艇等领域特殊的三相交流电源（1000V、690V、660V、400V）系统，有通流量为40KA、60KA、80KA、100KA、150KA等规格，起防雷防浪涌保护作用。

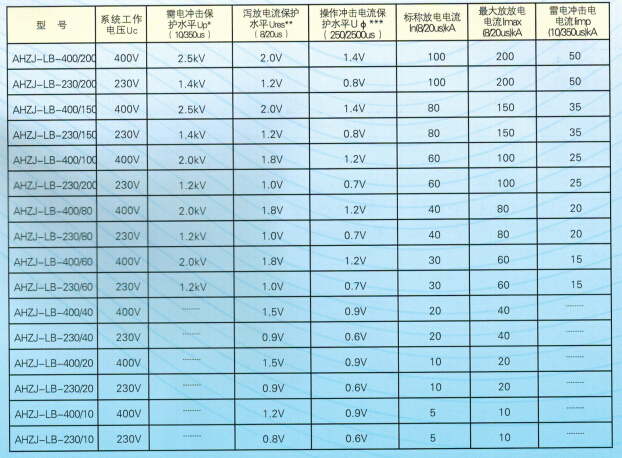

AHZJ-LB系列电源基本参数和型号

应用领域

AHZJ-LB电源浪涌保护器适用于交流50/60HZ，额定电压380V的TT、TN-S、TN-C、IT等供电系统及工厂低压动力和控制系统，对间接雷电和直接雷电影响或其他瞬时过电压的浪涌进行保护，主要适用于住宅、第三产业以及工矿企业等领域。

本产品符合标准：

GB18802.1-2002；IEC61643-1:1998：GB50057-2000《建筑物防雷设计规范》

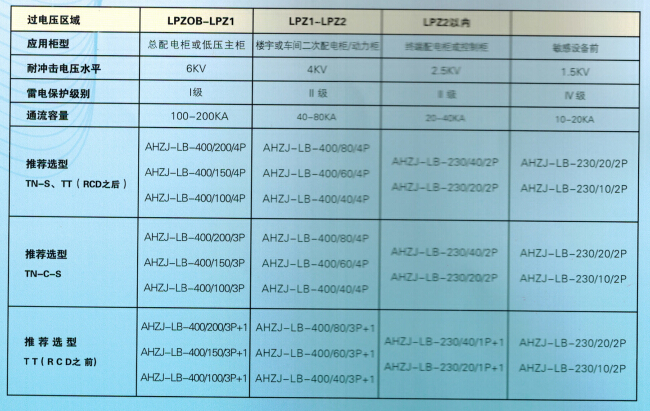

建议选型

安装及使用须知
